Trépied : quel est le mécanisme des pieds ?
Le mécanisme des pieds d'un trépied repose sur trois éléments combinés : déploiement télescopique, verrouillage par friction, ajustement angulaire. Chaque pied comprend 3 à 5 sections coulissantes qui s'emboîtent pour le transport et se déploient pour atteindre la hauteur souhaitée. Un système de verrouillage (twist-lock rotatif ou flip-lock à levier) bloque chaque section par compression mécanique. L'ensemble s'ouvre selon un angle réglable pour s'adapter au terrain. Comprendre ce mécanisme permet d'exploiter le trépied à son maximum, d'éviter les erreurs qui réduisent la stabilité et de prolonger sa durée de vie. Voici le fonctionnement détaillé et les bonnes pratiques d'utilisation.
Le déploiement des sections télescopiques
Le principe des sections emboîtées
La majorité des trépieds sont composés de plusieurs segments emboîtés. Chaque pied comporte généralement 3 à 5 sections qui coulissent verticalement les unes dans les autres. Quand le trépied est replié, les sections sont totalement rentrées, la structure est compacte pour le transport (35-60 cm selon le modèle), la hauteur totale est réduite au minimum. Au déploiement, chaque segment glisse progressivement vers l'extérieur pour augmenter la hauteur du support. Ce système télescopique permet un réglage progressif et précis, contrairement à un pied fixe qui n'offrirait qu'une seule hauteur.
L'ordre de déploiement, du plus épais au plus fin
Lors de l'installation, l'ordre dans lequel les sections sont déployées influence la stabilité globale. Pratique recommandée : déployer d'abord les sections supérieures, plus épaisses, puis n'étendre les sections inférieures qu'en cas de nécessité de hauteur maximale. Les segments situés en bas sont généralement plus fins (diamètre 18-22 mm contre 28-32 mm en haut), donc moins rigides. Les utiliser en priorité réduit la stabilité du trépied, surtout si l'appareil installé est lourd (téléobjectif, vidéo professionnelle). Cette méthode prolonge aussi la durée de vie des sections fines, plus exposées au sol et à l'humidité.
La symétrie des trois pieds
Point essentiel souvent négligé : la symétrie du déploiement. Les trois pieds doivent être réglés à des longueurs équivalentes pour maintenir le centre de gravité correctement réparti. Sur terrain plat, les trois pieds à longueur identique. Sur terrain en pente, ajuster uniquement la jambe située en aval, sans toucher aux deux autres (méthode "deux pieds plus un"). Vérifications avant la prise de vue : longueurs symétriques, verrous bien serrés, angles d'ouverture identiques. Un trépied asymétrique vibre davantage et dérive sous charge prolongée.
Le test du poids du doigt : une fois le trépied installé et l'appareil monté, appuyer doucement sur le sommet du trépied avec un seul doigt. Si la structure bouge légèrement puis reprend sa position, l'équilibre est correct. Si elle continue à osciller plusieurs secondes ou si elle dérive d'un côté, l'installation est mauvaise : reprendre les longueurs de jambes et le serrage des verrous. Test de 3 secondes qui valide la qualité de l'installation avant de commencer la prise de vue.
Le système de verrouillage des sections
Le principe mécanique du serrage
Pour que les sections restent en place une fois déployées, le trépied utilise un mécanisme de verrouillage. Sans ce système, les segments coulisseraient librement sous le poids de l'appareil. Le principe est universel : compression d'une bague ou d'un levier autour de la section interne. Le mécanisme réduit légèrement l'espace entre les tubes et crée une friction suffisante pour immobiliser le segment. Tant que le serrage est maintenu, la position reste fixe même avec un appareil photo lourd ou en présence de vibrations modérées.

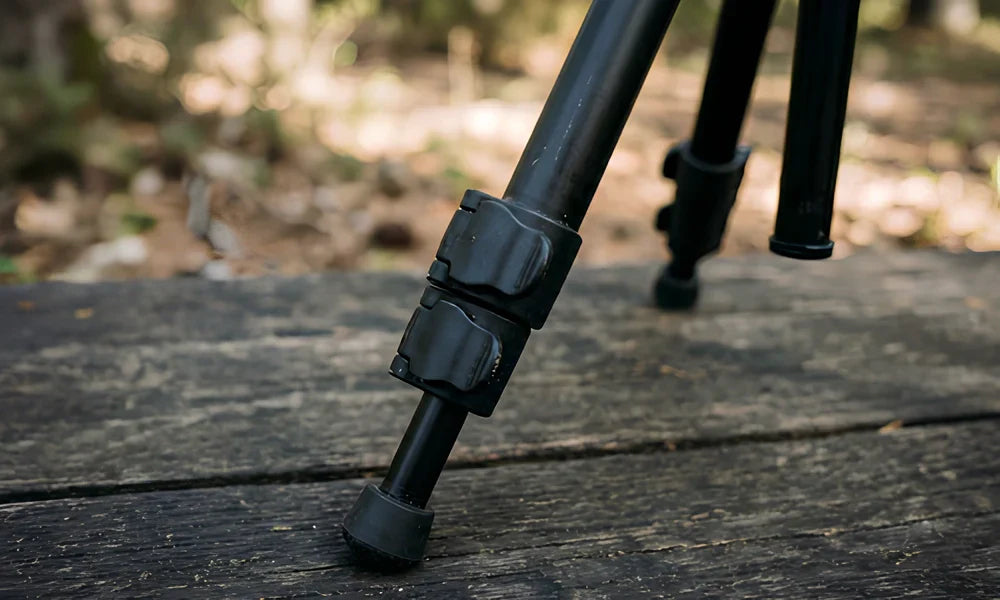

Les verrous à clips (flip-lock)
L'un des systèmes les plus répandus : le verrouillage à clips, aussi appelé flip-lock. Petit levier externe situé sur chaque section. Levier ouvert : la section coulisse librement. Levier refermé : pression sur le tube interne, blocage instantané. Avantages : réglage rapide et intuitif (1 seconde par section), état du verrouillage visible immédiatement (levier ouvert ou fermé), manipulation facile avec gants (utile en photo d'altitude ou hivernale). Inconvénient mineur : encombrement extérieur légèrement supérieur, risque d'accrochage dans un sac à dos serré.
Les verrous rotatifs (twist-lock)
Autre mécanisme répandu : le verrou rotatif, ou twist-lock. Bague que l'on tourne autour du pied. Bague desserrée (sens antihoraire) : la section se déploie librement. Bague serrée (sens horaire) : compression d'une pièce interne qui bloque la section. Avantages : design compact, aucun élément externe qui s'accroche, possibilité parfois de déverrouiller plusieurs sections d'un seul geste (rotation continue). Inconvénients : manipulation moins évidente avec gants épais, état de verrouillage moins immédiatement visible, demande un peu d'habitude pour vérifier le serrage correct.
| Système | Avantage principal | Usage recommandé |
|---|---|---|
| Flip-lock à clips | Réglage rapide visible | Altitude, gants, urgence |
| Twist-lock rotatif | Design compact épuré | Voyage, transport en sac |
| Verrou hybride pro | Combinaison des deux | Trépieds haut de gamme |
| Vis manuelle | Rare, simple | Trépieds basiques anciens |
L'ajustement angulaire des pieds
Les angles d'ouverture standards
Au-delà du déploiement vertical, les pieds peuvent s'ouvrir selon différents angles latéraux par rapport à la colonne centrale. Trois angles standards sur la plupart des trépieds : 20-25° (position standard, hauteur maximale), 50-55° (position élargie, hauteur réduite et stabilité accrue), 80-85° (position quasi-horizontale, prise au ras du sol). Chaque angle est verrouillé par un mécanisme à crans ou par une bague de blocage située à la jonction pied-colonne. Le choix de l'angle dépend du terrain et de l'usage souhaité.
Le réglage angle par angle
Méthode d'ajustement : presser le bouton de déverrouillage angulaire situé à la base de chaque pied (près de la colonne centrale), incliner le pied vers l'extérieur jusqu'à l'angle souhaité, relâcher le bouton pour verrouiller dans le cran le plus proche. Sur les trépieds basiques, l'ajustement se fait par friction avec une bague à serrer. Sur les modèles intermédiaires et pros, par crans mécaniques précis (système plus fiable et durable). Toujours ajuster les trois pieds au même angle pour maintenir la symétrie de la structure.
Les usages spécifiques selon l'angle
Chaque angle correspond à un usage typique. Angle standard (20-25°) : photo et vidéo classiques debout, hauteur maximale, encombrement minimal au sol. Angle élargi (50-55°) : terrain pentu, vent fort, charge lourde (téléobjectif, gimbal), stabilité prioritaire sur hauteur. Angle quasi-horizontal (80-85°) : photo macro au ras du sol, photo d'enfants ou animaux à hauteur basse, prise de vue créative en plongée. La combinaison angle élargi + colonne centrale rentrée permet d'atteindre des hauteurs de 10-20 cm pour la macro extrême.
L'angle adapté au vent : par vent supérieur à 30 km/h, passer systématiquement à l'angle élargi (50-55°) et réduire la hauteur globale du trépied de 30-40 %. Cette configuration abaisse le centre de gravité et augmente la surface de support au sol. Combinée au lestage du crochet central, elle transforme un trépied vibrant en trépied stable. Sans cette adaptation, les vibrations atmosphériques se transmettent à l'appareil et ruinent les longues poses.
L'impact du nombre de sections sur la stabilité
3 sections, la meilleure rigidité
Un trépied à 3 sections offre la meilleure rigidité car il comporte moins de points de jonction (2 jonctions par pied). Les sections supérieures sont plus longues et donc utilisent un diamètre plus large sur une plus grande partie du pied. Inconvénient : longueur repliée plus importante (55-65 cm), moins pratique en voyage ou en sac à dos. Usage recommandé : studio fixe, photo de paysage en sortie courte, vidéo professionnelle où la stabilité prime sur le transport. Modèles typiques pesant 2-3 kg pour des charges utiles 8-15 kg.
4 sections, le compromis optimal
Un trépied à 4 sections représente le compromis le plus répandu sur le marché. Longueur repliée 45-55 cm, compatible avec un sac à dos standard. Stabilité encore très correcte grâce à des diamètres intermédiaires (sections supérieures 28-30 mm). 3 jonctions par pied, ce qui multiplie légèrement les points sensibles mais reste acceptable pour la plupart des usages. Configuration idéale pour les utilisateurs polyvalents (voyage, randonnée, studio occasionnel). Pèse typiquement 1,5-2,5 kg pour des charges utiles 6-10 kg.
5 sections, la compacité prime
Un trépied à 5 sections privilégie la compacité absolue. Longueur repliée 35-45 cm, glisse dans un bagage cabine ou se fixe à l'extérieur d'un sac de randonnée. Inconvénient : les sections inférieures sont très fines (16-20 mm), ce qui réduit significativement la rigidité en pleine extension. 4 jonctions par pied, multiplication des points de faiblesse potentiels. Usage recommandé : voyage avion fréquent, trekking longue distance, randonnée d'altitude où le poids et l'encombrement priment sur la rigidité absolue. Pèse typiquement 1-1,5 kg.
| Sections | Rigidité | Encombrement replié |
|---|---|---|
| 3 sections | Maximale | 55-65 cm |
| 4 sections | Bon compromis | 45-55 cm |
| 5 sections | Acceptable si pleine extension limitée | 35-45 cm |
| 6+ sections | Faible | 30-35 cm (rare) |
Les bonnes pratiques d'utilisation et d'entretien
Le serrage adapté, ni trop fort ni trop faible
Erreur fréquente : serrer les verrous trop fort par souci de stabilité. Conséquence : usure prématurée des bagues twist-lock, déformation des leviers flip-lock, blocage progressif des sections qui finissent par ne plus coulisser librement. Bon serrage : ferme mais sans forcer, juste suffisant pour que la section ne descende pas sous le poids de l'appareil. Test : après serrage, exercer une légère pression vers le bas sur la section. Si elle ne bouge pas, le serrage est correct. Si elle descend, augmenter légèrement le serrage. Pas besoin de plus.
L'entretien des sections télescopiques
Pour préserver la fluidité du mécanisme sur 10-15 ans d'usage, entretien périodique recommandé. Tous les 6-12 mois : démontage des sections télescopiques (déverrouillage complet + extraction par traction douce), nettoyage interne au chiffon sec, contrôle des bagues d'étanchéité (joints noirs en bas de chaque section), remontage avec une fine couche de lubrifiant sec au silicone sur les filetages. Cette routine de 20 minutes par an évite 80 % des problèmes de coulissement, et prolonge significativement la durée de vie du trépied.
Les pièges à éviter lors de l'utilisation
Cinq erreurs courantes qui réduisent la longévité du mécanisme. Tirer brutalement sur une section qui résiste : risque de déformation interne. Bon réflexe : desserrer le verrou, vérifier, tirer doucement. Forcer le verrouillage en serrant à fond : usure prématurée. Déployer sur sol mouillé sans rincer après : infiltration d'humidité dans les sections, corrosion à long terme. Ranger replié humide : pourrissement des joints. Sortir la colonne centrale par défaut : amplification des vibrations, dérive sous charge. Connaître ces erreurs évite la majorité des pannes mécaniques.
Bonnes pratiques quotidiennes
- Sections épaisses en premier
- Serrage ferme sans forcer
- Trois pieds symétriques
- Angle adapté au vent
- Test du doigt avant prise de vue
Erreurs à éviter
- Tirer brutalement les sections
- Forcer le verrouillage à fond
- Rangement replié humide
- Colonne centrale par défaut
- Angles asymétriques entre pieds
Le mécanisme des pieds d'un trépied combine déploiement télescopique (3 à 5 sections), verrouillage par friction (flip-lock ou twist-lock) et ajustement angulaire (20° / 50° / 80°). Bonnes pratiques : sections épaisses en premier, serrage ferme sans forcer, trois pieds symétriques, angle adapté au vent. Entretien tous les 6-12 mois pour préserver la fluidité sur 10-15 ans. Comprendre ce mécanisme permet d'exploiter le trépied à son maximum et d'éviter les erreurs qui réduisent la stabilité.
FAQ : mécanisme des pieds du trépied
Comment déployer correctement les sections d'un trépied ?
Toujours déployer d'abord les sections supérieures (les plus épaisses, diamètre 28-32 mm), puis n'étendre les sections inférieures (16-22 mm) qu'en cas de nécessité de hauteur maximale. Les sections inférieures sont moins rigides, donc à utiliser en dernier. Veiller à la symétrie des trois pieds : longueurs équivalentes, angles d'ouverture identiques. Sur terrain en pente, ajuster uniquement la jambe en aval avec la méthode "deux pieds plus un".
Flip-lock ou twist-lock, lequel choisir ?
Flip-lock (clips à levier) : réglage rapide et visible, manipulation facile avec gants, recommandé pour l'altitude et le climat froid. Twist-lock (bagues rotatives) : design compact épuré, aucun élément qui s'accroche dans un sac, recommandé pour le voyage en avion et le transport en bagage cabine. Les deux systèmes sont fiables. Le choix dépend du contexte d'usage principal et de la préférence personnelle de manipulation.
Combien de sections choisir pour son trépied ?
3 sections pour la rigidité maximale (studio, paysage exigeant), avec longueur repliée 55-65 cm. 4 sections pour le compromis optimal (usage polyvalent), longueur repliée 45-55 cm. 5 sections pour la compacité absolue (voyage avion, trekking), longueur repliée 35-45 cm avec sections inférieures plus fines. Au-delà de 5 sections, la stabilité devient acceptable seulement si on évite la pleine extension. Le bon choix dépend de l'arbitrage rigidité vs encombrement.
À quoi servent les différents angles d'ouverture des pieds ?
Trois angles standards. Angle 20-25° (standard) : hauteur maximale, photo et vidéo debout. Angle 50-55° (élargi) : terrain pentu, vent fort, charge lourde, stabilité prioritaire. Angle 80-85° (quasi-horizontal) : macro au ras du sol, photo d'enfants ou animaux à hauteur basse, prise de vue créative en plongée. La combinaison angle élargi + colonne centrale rentrée permet d'atteindre 10-20 cm de hauteur pour la macro extrême.
Quel serrage appliquer aux verrous des sections ?
Serrage ferme mais sans forcer, juste suffisant pour que la section ne descende pas sous le poids de l'appareil. Test : après serrage, exercer une légère pression vers le bas sur la section. Si elle ne bouge pas, le serrage est correct. Si elle descend, augmenter légèrement. Erreur fréquente : serrer trop fort par souci de stabilité, ce qui use prématurément les bagues et déforme les leviers. Le serrage modéré préserve la mécanique sur 10-15 ans.
Comment entretenir le mécanisme des pieds télescopiques ?
Tous les 6-12 mois : démontage des sections (déverrouillage complet + extraction par traction douce), nettoyage interne au chiffon sec, contrôle des bagues d'étanchéité, remontage avec fine couche de lubrifiant sec au silicone sur les filetages. Routine de 20 minutes par an qui évite 80 % des problèmes de coulissement. Après usage en bord de mer ou sous la pluie : rinçage à l'eau claire, séchage complet, jamais ranger replié humide pour éviter le pourrissement des joints.
Pourquoi mon trépied vibre malgré le serrage des verrous ?
Plusieurs causes possibles. Sections inférieures fines déployées en pleine extension (réduire la hauteur, rentrer les sections fines). Colonne centrale étendue (la rentrer, déployer les jambes à la place). Angles d'ouverture asymétriques entre les trois pieds (vérifier et harmoniser). Crans angulaires usés sur trépieds anciens (SAV ou remplacement des pièces). Lestage absent par vent fort (suspendre le sac à dos au crochet central). Test du doigt à appliquer pour identifier la source.
Pieds télescopiques ou pieds fixes, quelle différence ?
Pieds télescopiques (majorité du marché) : sections coulissantes, hauteur réglable, transport facile grâce au repli, polyvalence maximale. Pieds fixes : longueur unique non modifiable, structure plus rigide car aucun point de jonction, moins de pièces susceptibles de s'user. Les pieds fixes sont rares sur les trépieds photo ou vidéo modernes, utilisés surtout sur certains supports spécialisés (studios fixes, équipements broadcast pro). Pour la majorité des usages, les pieds télescopiques restent le standard.
